Robô de Reabilitação Hospitalar Autônomo

Guincho

Hospitalar

Protótipo de robô assistivo para transferência e reabilitação de pacientes. Controle autônomo via plataforma web, sensores embarcados e inteligência artificial.

Ver Construção Visualização 360°
1m Altura Operação
3 Módulos de IA
ESP32 + Raspberry Pi
PID Controle de Movimento
01 — Processo de Construção

Do chassi ao
protótipo completo

Acompanhe as etapas de montagem do guincho hospitalar autônomo — desde a base estrutural em MDF e ferro até a carcaça final em PETG com todos os sistemas eletrônicos, sensores e módulos de IA integrados.

CHASSIS — MDF + FERRO
Etapa 1 - Base e Chassi ETAPA_01 3D RENDER AGUARDANDO IMAGEM
substitua src="" pela URL da sua imagem gerada

Fase 01 — Estrutura Primária

Base e
Chassi

Ponto de partida da construção: o chassi retangular em MDF e ferro soldado define o footprint da base (~60×40cm). As quatro rodas são posicionadas — duas dianteiras giratórias (360°) e duas traseiras maiores para tração motorizada. Nenhuma eletrônica ainda, apenas a espinha dorsal estrutural do robô.

Componentes desta etapa

Chapa MDF + perfil de ferro Chassis
2× Rodas dianteiras (tipo cadeira) Locomoção
2× Rodas traseiras maiores Tração
Parafusos, solda e fixadores Estrutura
Progresso da construção 20%
M1 M2 BTS7960 DRIVER BATERIA 12V TRAÇÃO + ENERGIA

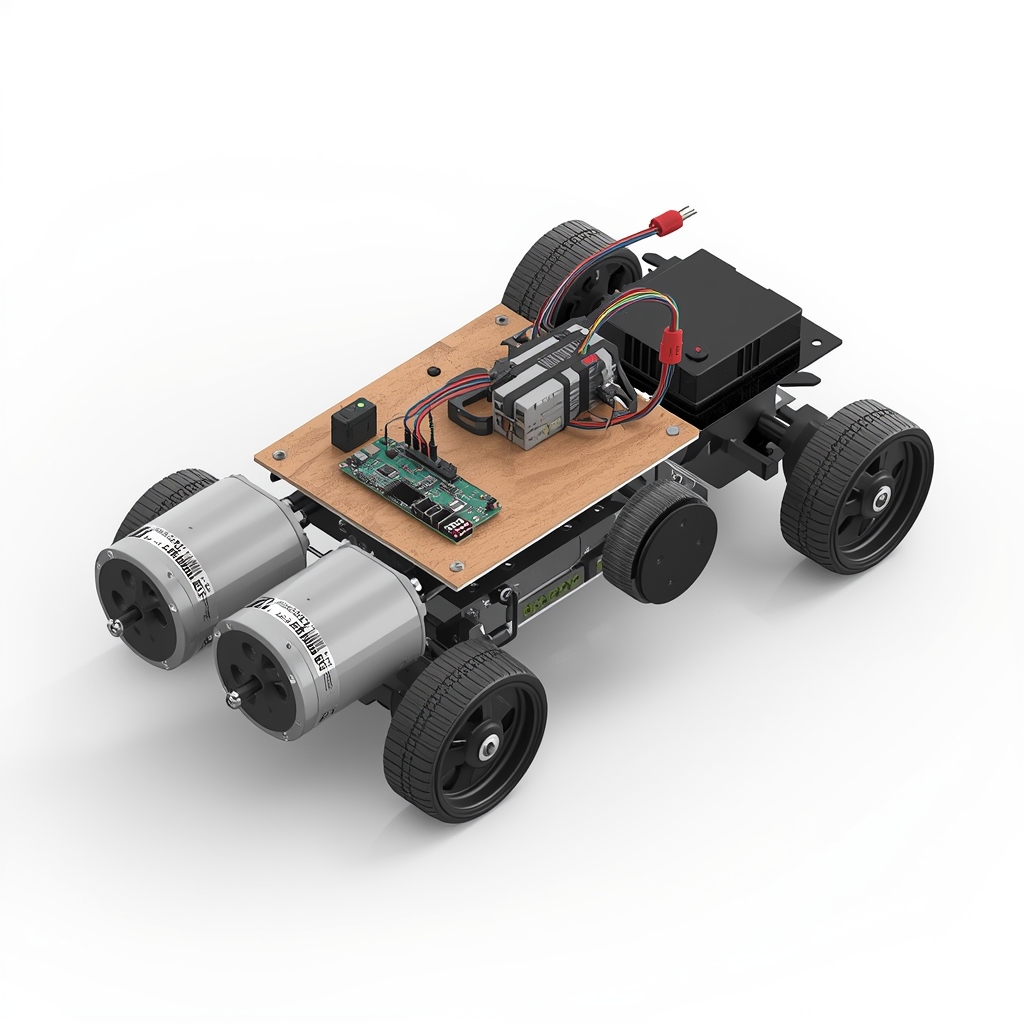

Etapa 2 ETAPA_02 3D RENDER AGUARDANDO IMAGEM

Fase 02 — Propulsão e Energia

Sistema de
Tração

Os dois motores DC 12V de alto torque são fixados ao chassi traseiro com driver BTS7960 para controle independente esquerdo/direito. A bateria recarregável é ancorada na base com suportes, e o cabeamento principal é organizado — controlando velocidade e direção via controle PID.

Componentes desta etapa

2× Motor DC 12V alto torque Tração
Driver Ponte-H BTS7960 43A Controle
Bateria recarregável 12V Energia
Cartão MicroSD 32GB Sistema
Progresso da construção 40%
M3 PESO PETG BRAÇO + COLUNA VERTICAL

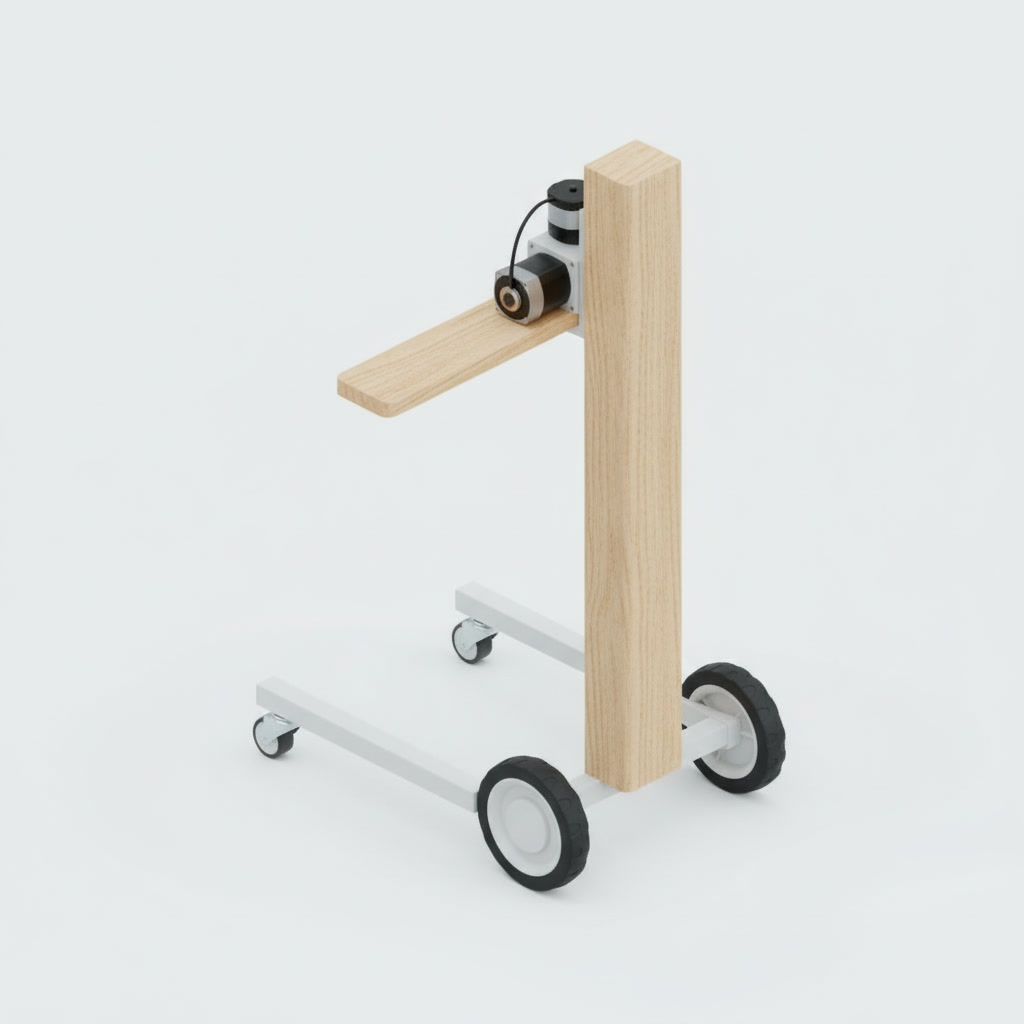

Etapa 3 ETAPA_03 3D RENDER AGUARDANDO IMAGEM

Fase 03 — Estrutura de Elevação

Braço e
Coluna

A coluna vertical central (~80cm) em MDF/ferro é erguida sobre o chassi, conectando-se ao braço lateral horizontal com motor de elevação dedicado e sistema de polia. O contrapeso traseiro é instalado para prevenir tombamento. Peças de conexão em PETG impressas em 3D integram os módulos.

Componentes desta etapa

Coluna vertical MDF/ferro (~80cm) Estrutura
Motor DC 12V elevação (braço) Elevação
Contrapeso estrutural traseiro Segurança
Peças PETG impressas (conectores) PETG 3D
Progresso da construção 60%
ESP32 RPi 4 4GB CAM FSR402 STOP ELETRÔNICA E SENSORES

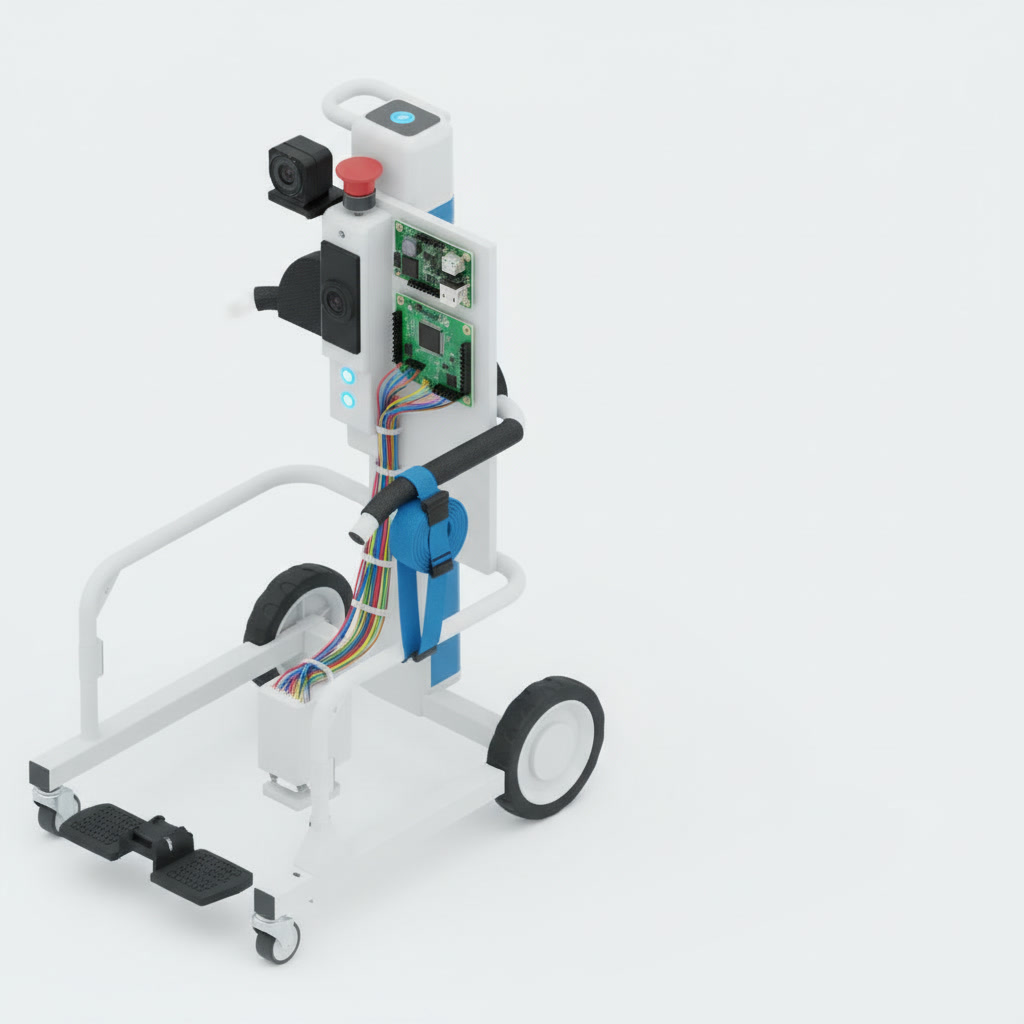

Etapa 4 ETAPA_04 3D RENDER AGUARDANDO IMAGEM

Fase 04 — Sistemas Inteligentes

Eletrônica
e Sensores

ESP32 e Raspberry Pi 4 são montados no painel interno. A câmera USB frontal (640×480 mín.) é fixada para visão computacional. O sensor FSR 402 de pressão é instalado no ponto de contato do braço. LEDs de status, botão físico de emergência e todo o cabeamento organizado completam esta fase crítica.

Componentes desta etapa

ESP32 DevKit V1 Firmware + PID
Raspberry Pi 4 Model B 4GB IA embarcada
Câmera USB 640×480 Visão comp.
Sensor FSR 402 (pressão/peso) Segurança
LEDs + Botão emergência Failsafe
Progresso da construção 80%
CINTO ✓ PROTÓTIPO COMPLETO

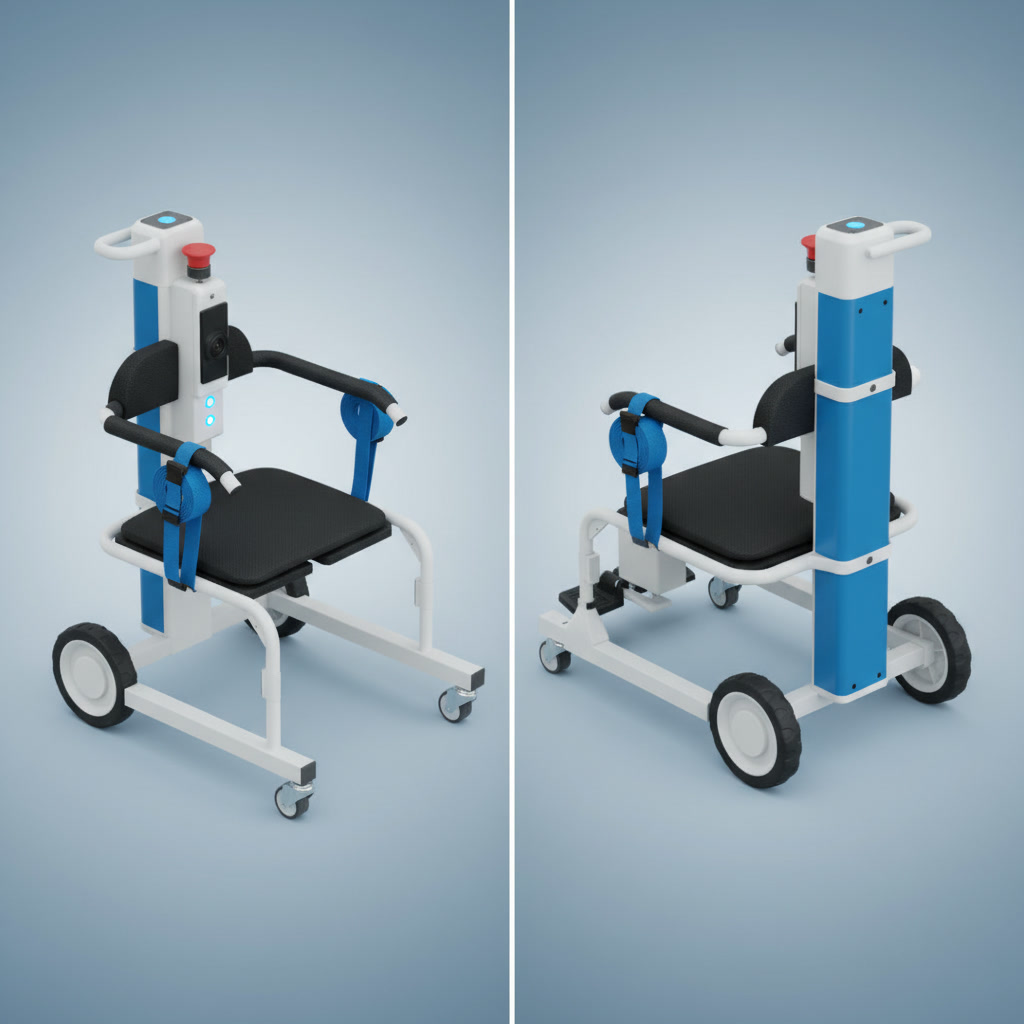

Etapa 5 - Finalizado ETAPA_05 COMPLETO ✓ GUINCHO FINALIZADO

Fase 05 — Produto Final

Guincho
Finalizado

Carcaça completa em PETG branco com detalhes azuis (esquema visual médico), revestimento EVA Foam nos pontos de contato com o paciente, cinto de segurança integrado ao braço, câmera USB frontal visível, LEDs de status em operação. Sistema autônomo pronto para controle remoto via plataforma web.

Acabamentos finais

Carcaça PETG (branco/azul) Carcaça
EVA Foam — revestimento paciente Conforto
Cinto de segurança integrado Segurança
Trava mecânica de emergência Failsafe
Progresso da construção 100% ✓
02 — Visualização Completa

Vista
360°

Visualize o guincho hospitalar autônomo em todos os ângulos. O vídeo 360° apresenta o produto final com carcaça PETG, sistemas eletrônicos e acabamento médico completo.

Vista frontal — câmera USB e LEDs de status
Vista lateral — braço de elevação e coluna
Vista traseira — motores e sistema de tração
Vista superior — layout da eletrônica embarcada
Detalhe — contrapeso e rodas omnidirecionais
360° · MP4
GERADO VIA LUMA AI / KLING AI Instituto PROA · 2026
03 — Ficha Técnica

Especificações
do Protótipo

🧠

Processamento Principal

Raspberry Pi 4

4GB RAM · IA embarcada · TensorFlow Lite · Bridge web ↔ hardware

Microcontrolador

ESP32 DevKit

Firmware · Controle PID · Wi-Fi / Bluetooth · UART para RPi

⚙️

Sistema de Tração

2× Motor DC 12V

Tração independente L/R · Driver BTS7960 43A · Controle de velocidade e direção

📷

Visão Computacional

USB 640×480

Mínimo 15 FPS · Detecção de obstáculos · OpenCV + TFLite · 100% offline

⚖️

Sensor de Carga

FSR 402

Monitoramento de pressão · Anomaly detection · Latência ≤ 500ms · Alerta automático

📐

Dimensões MVP

1 metro alt.

Escala reduzida para protótipo · PETG + EVA Foam · Chassis MDF/ferro

🔒

Segurança

Failsafe 3x

Botão físico de emergência · Trava mecânica · Parada automática por IA

🌐

Controle Remoto

Via Web

Interface web responsiva · Comandos de voz com IA · Dashboard em tempo real

🤖

Módulos de IA

3 módulos

Monitoramento preditivo FSR · Detecção de obstáculos · Comandos de voz
